阀控一体式超声波/电磁流量计

在线询价

上一个下一个

详细内容

产品简介

阀控一体式流量计是集流量测量、阀门控制、信号传输于一体的高端集成式流量仪表，将高精度流量测量技术与成熟阀门结构深度融合，实现"计量加控制"一体化，广泛用于市政供水、供热、化工、冶金、环保、水利等领域，是现代流体管网智能化、精简化运维的理想解决方案。

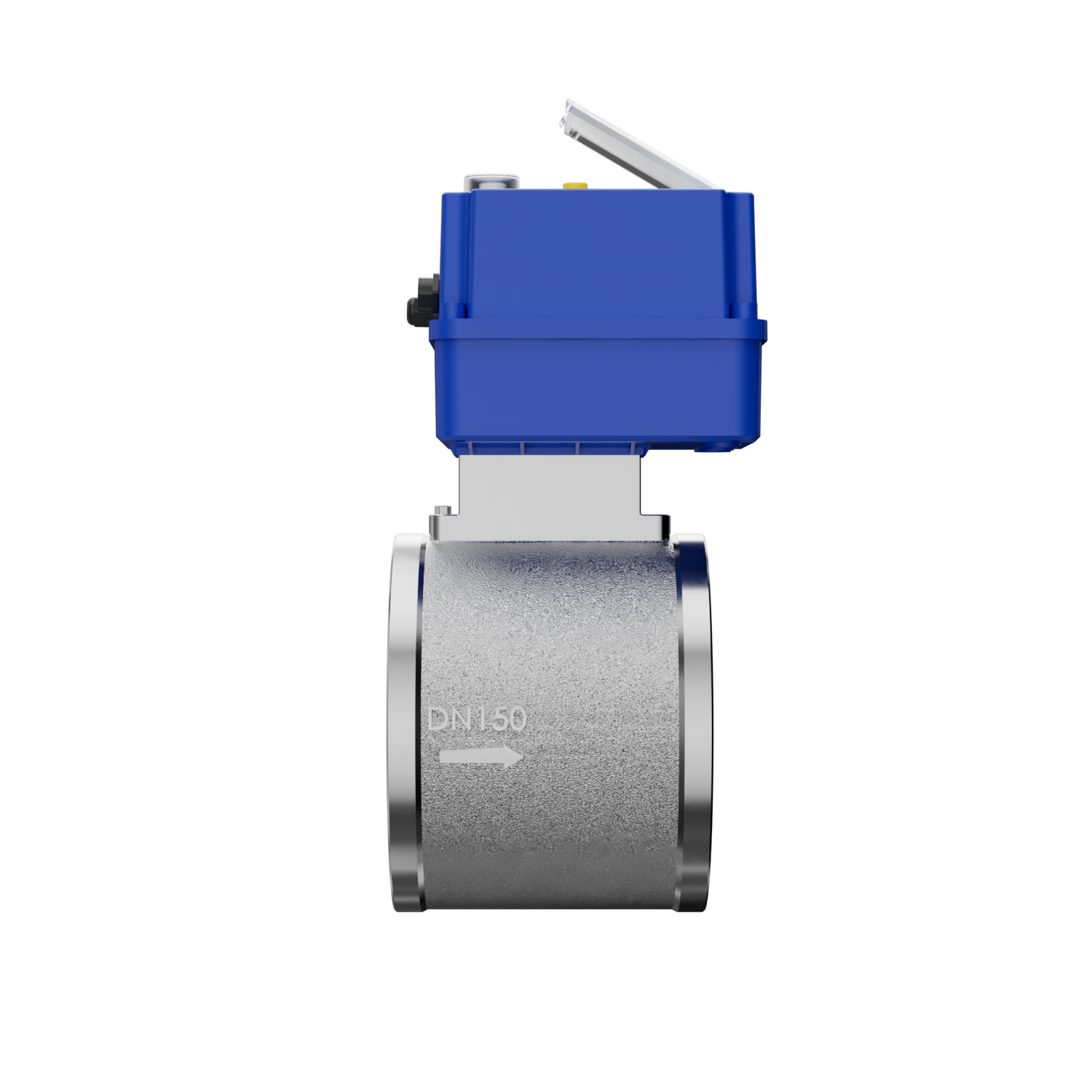

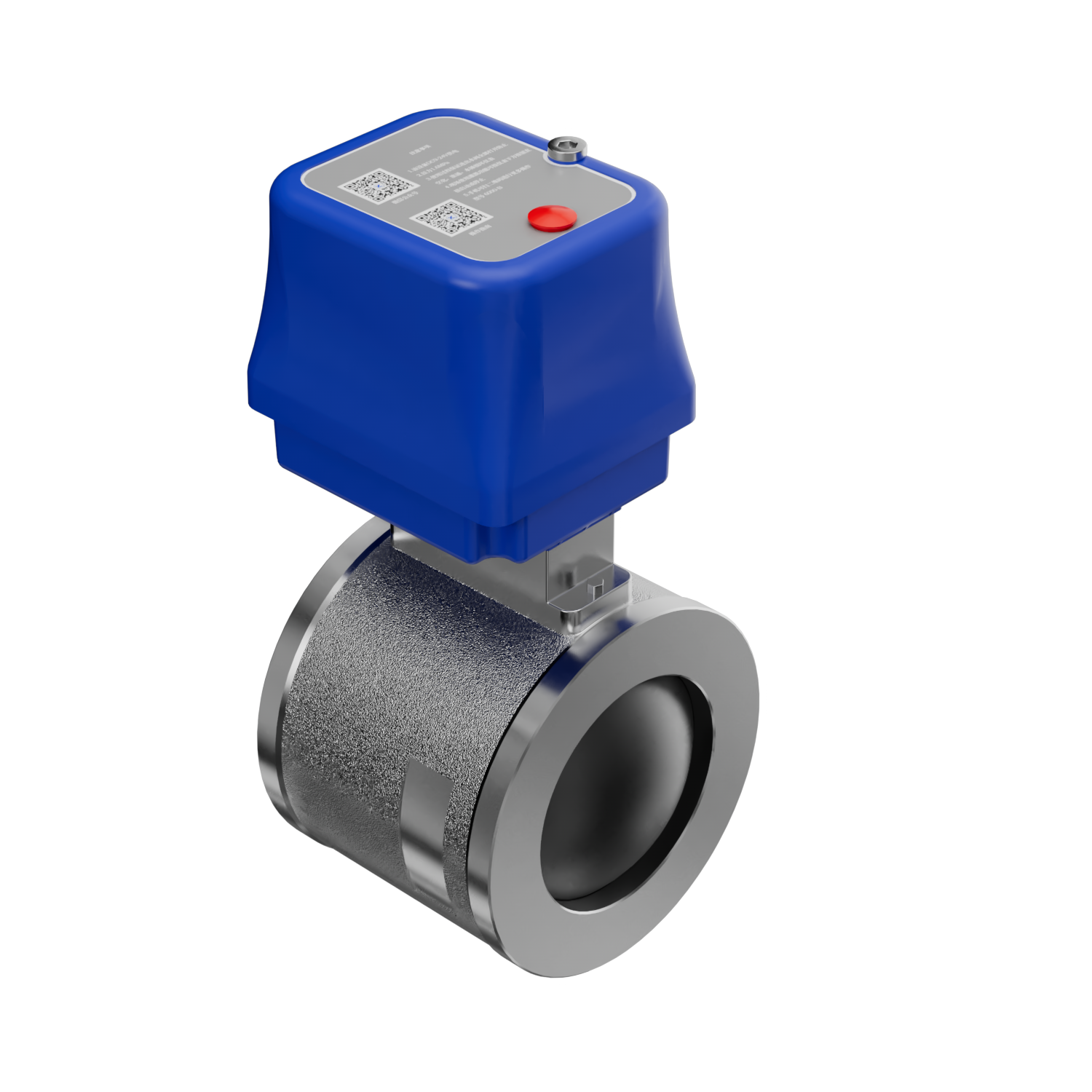

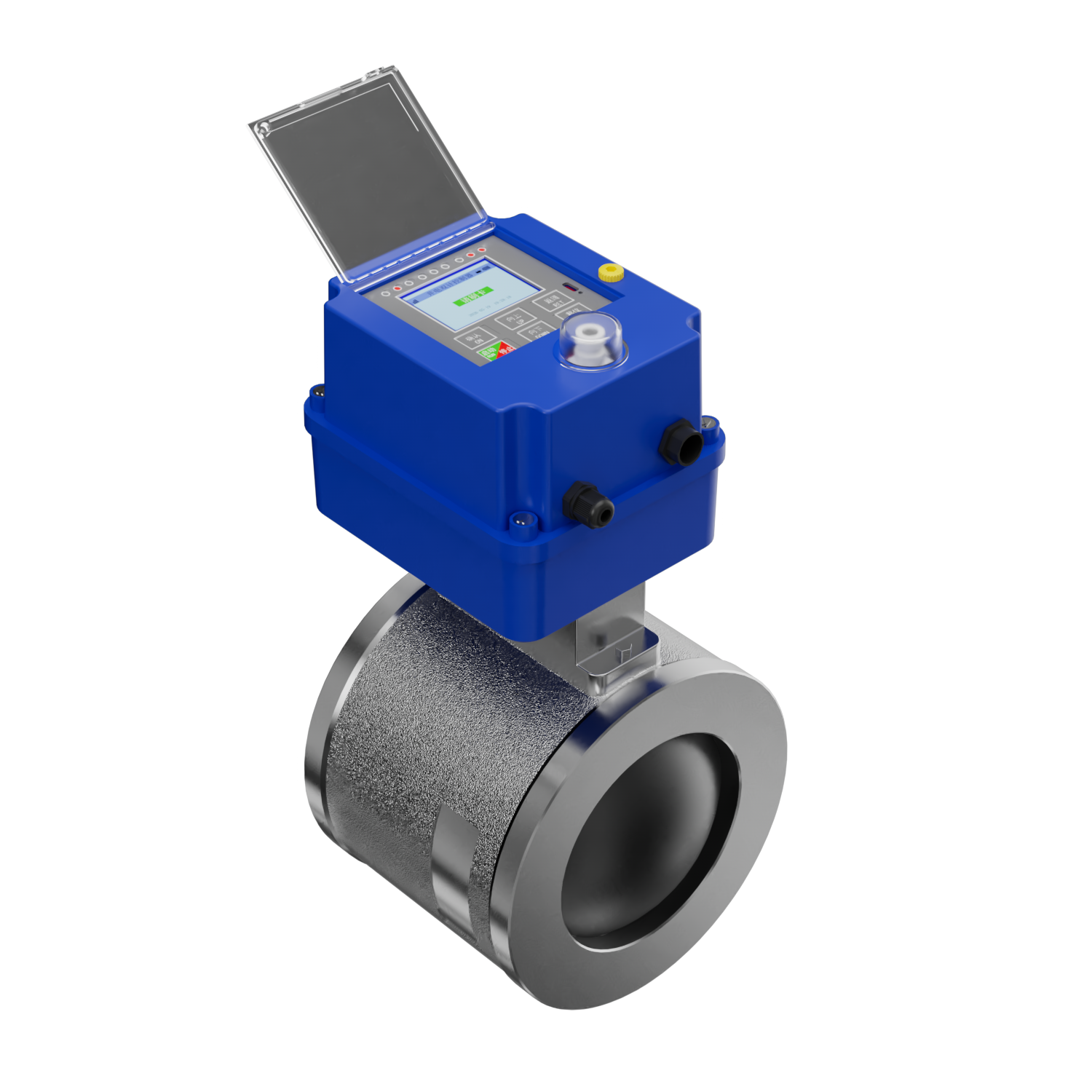

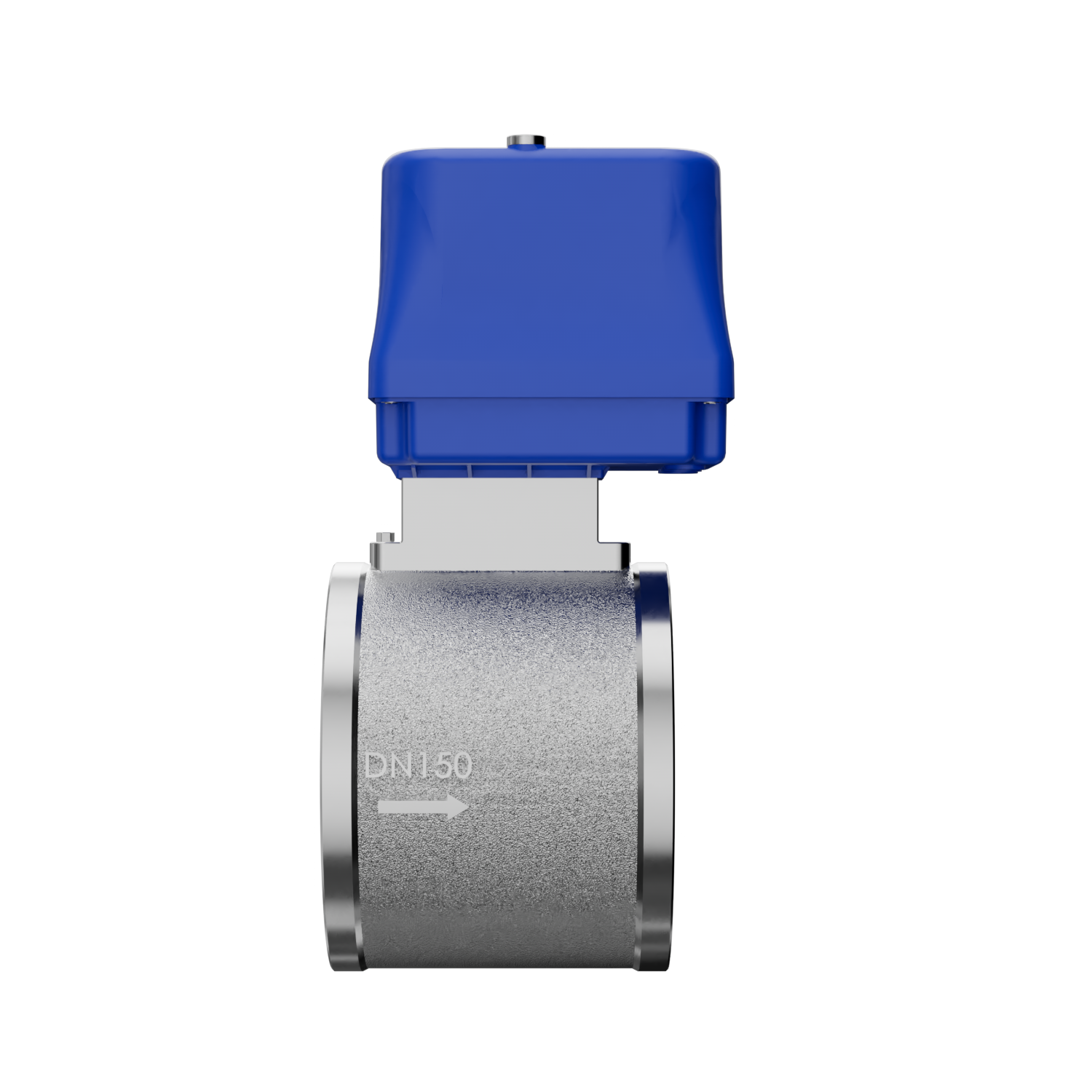

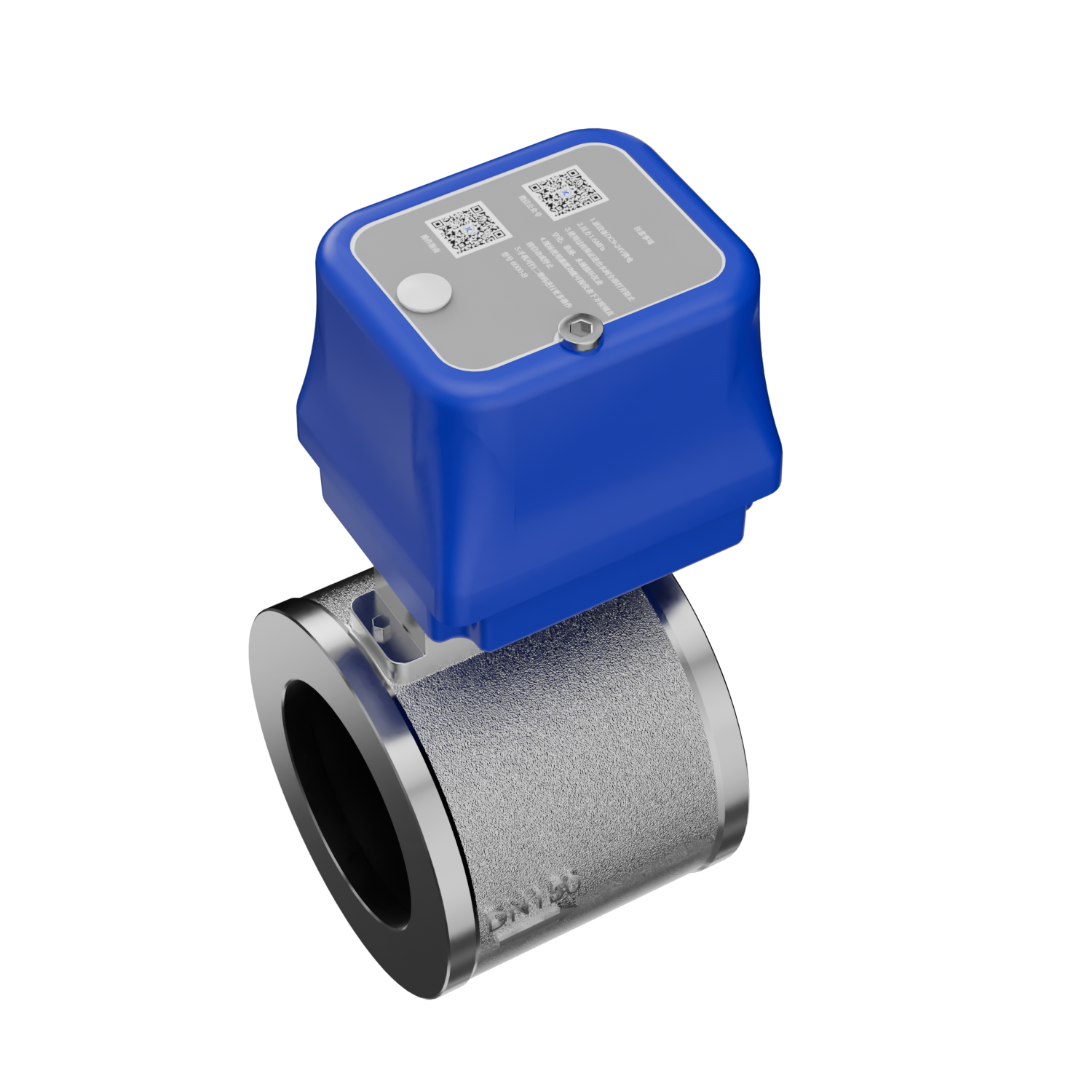

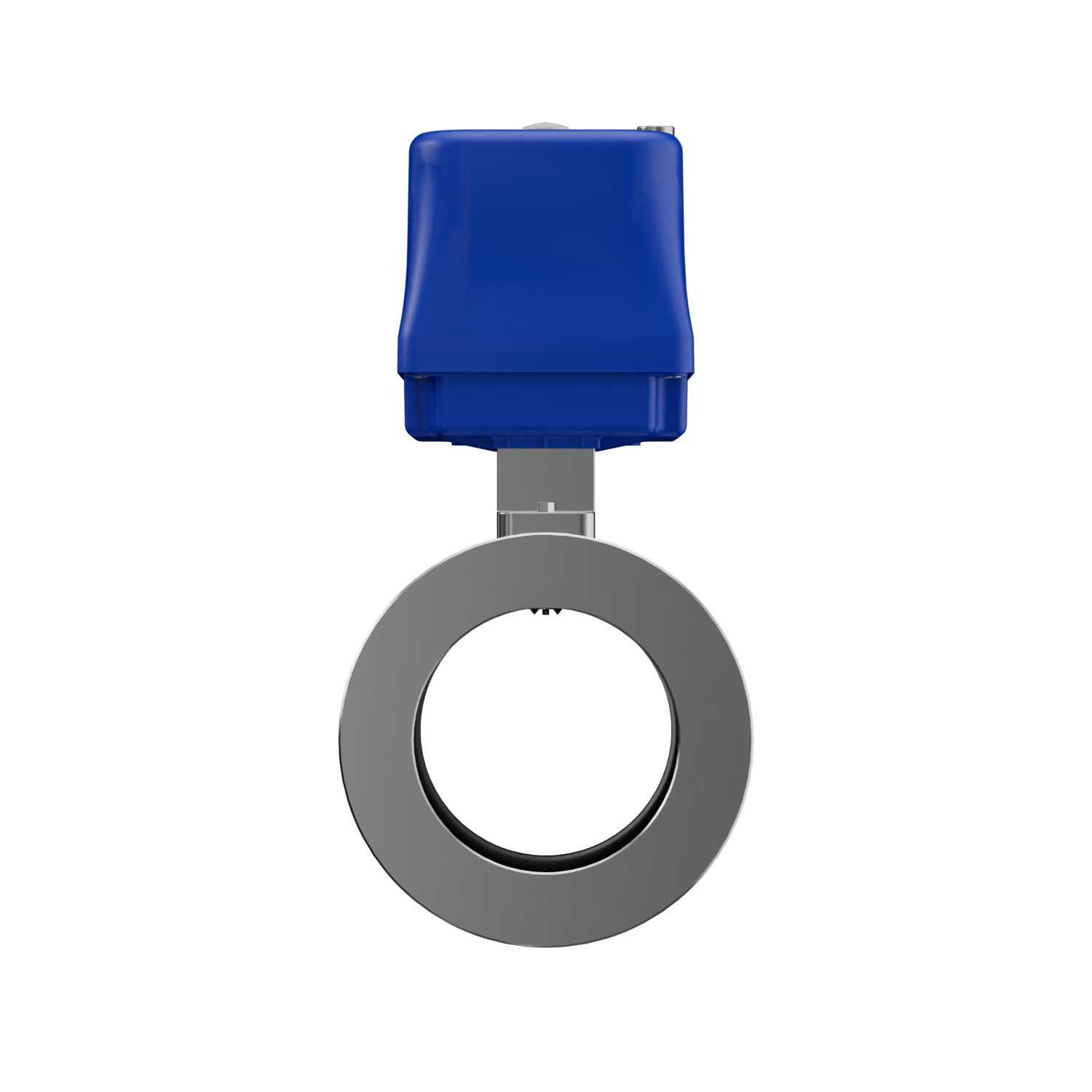

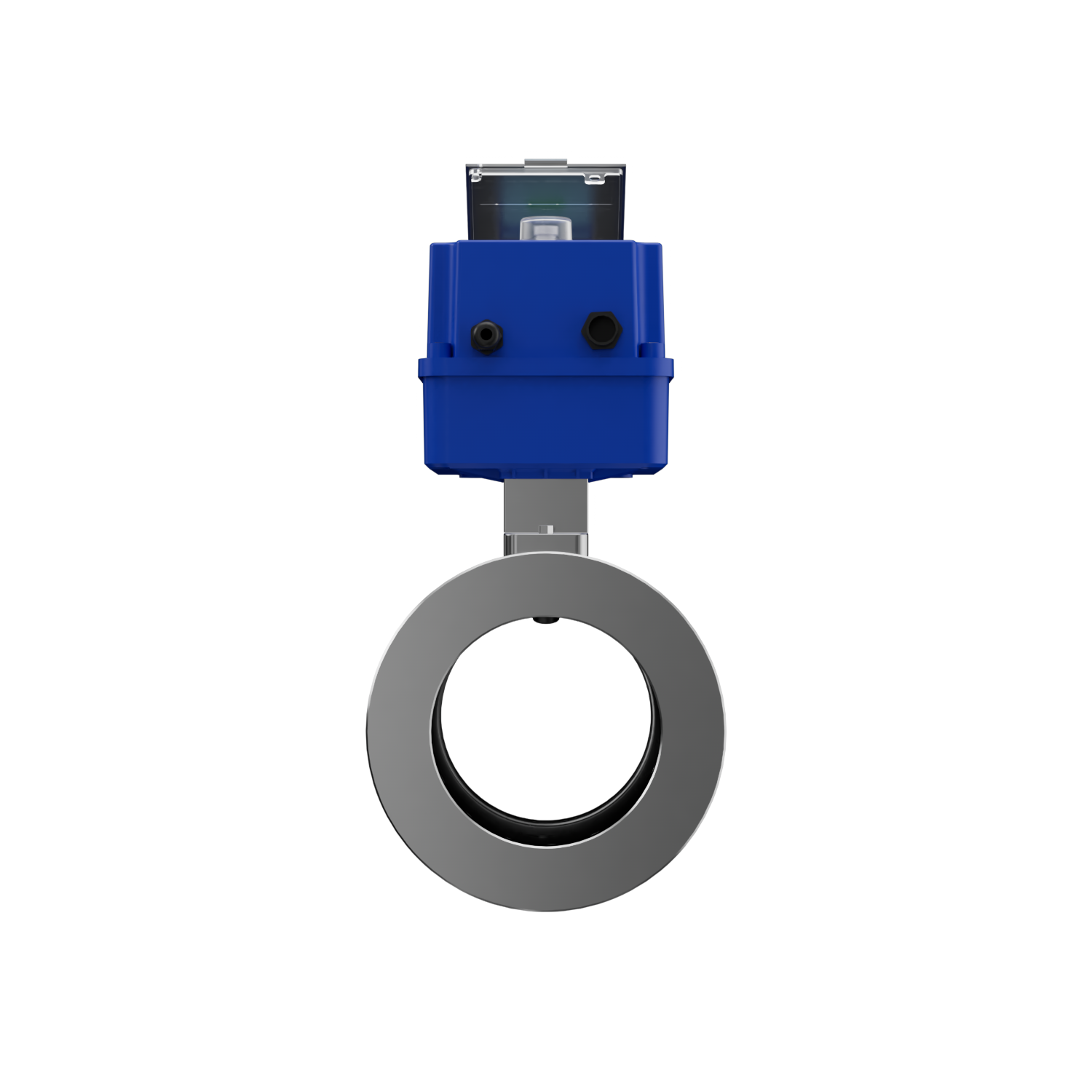

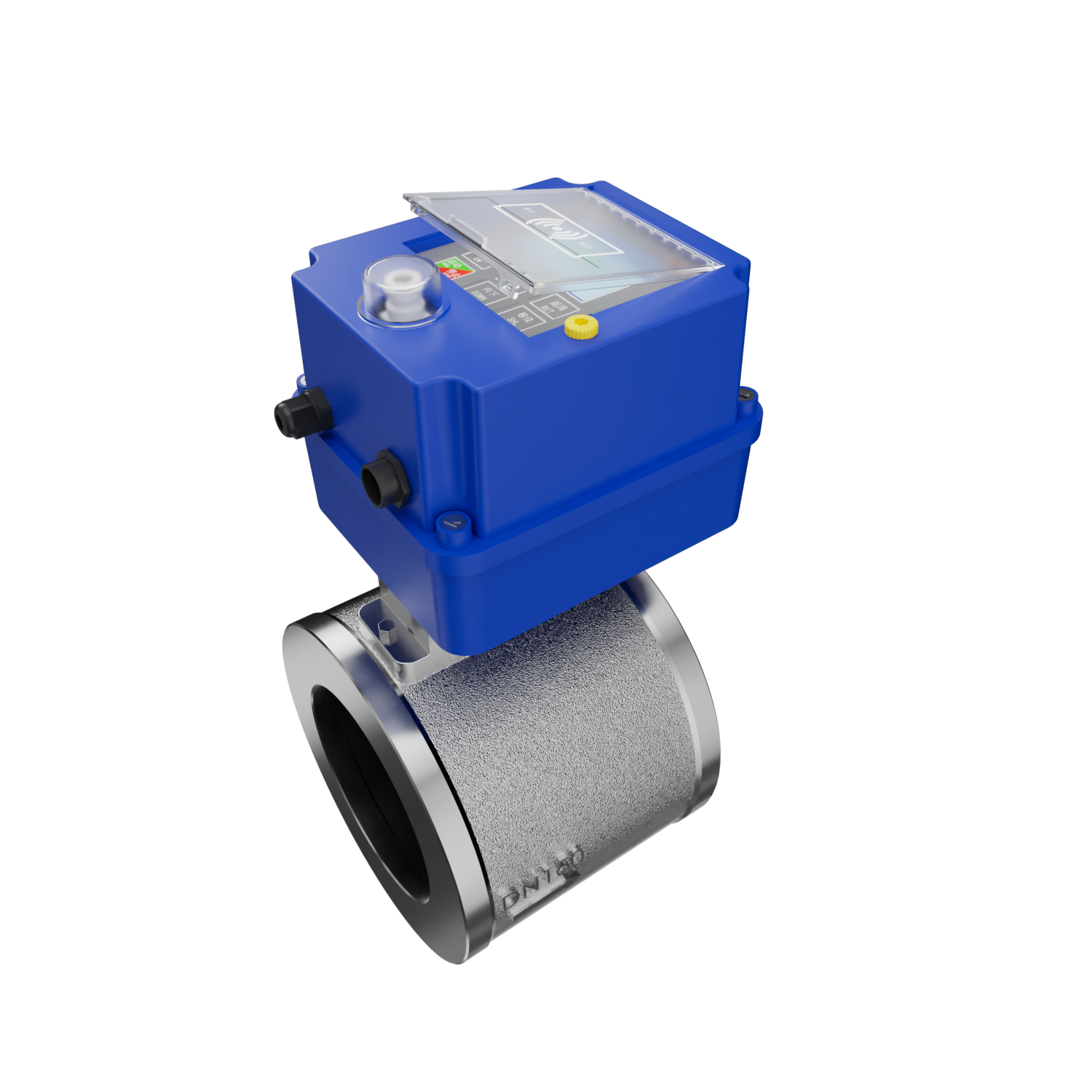

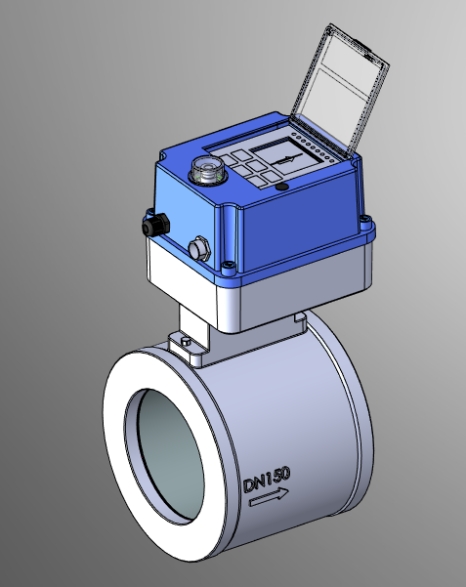

图1 一体式阀控流量计 - 整机外观图

工作原理

阀控式超声波流量计

采用超声波时差法测量原理，通过超声波信号在流体中顺流与逆流的传播时间差，精准计算流速与流量。测量管段、传感器、变送单元、控制阀门高度集成，现场安装一步到位，大幅缩短施工周期、降低系统复杂度。

阀控式电磁流量计

基于法拉第电磁感应定律工作，导电液体流经测量管时感应出与流速成正比的电压信号，经高精度处理单元换算成流量数值。传感器、变送器、控制阀门、显示单元高度集成，减少管路接头，降低泄漏风险。

功能技术介绍

核心优势

高精度计量：测量精度±0.5~±1.0%，重复性优于±0.2%

无压损低能耗：内部无可动部件，不干扰流场、无压力损失

一体化控制：就地/远程开关、调节、关断，一阀多用

高防护长寿命：阀体材质可选碳钢/304/316，防护等级IP68

阀芯球材质可选高强尼龙/304/316

显示与通讯

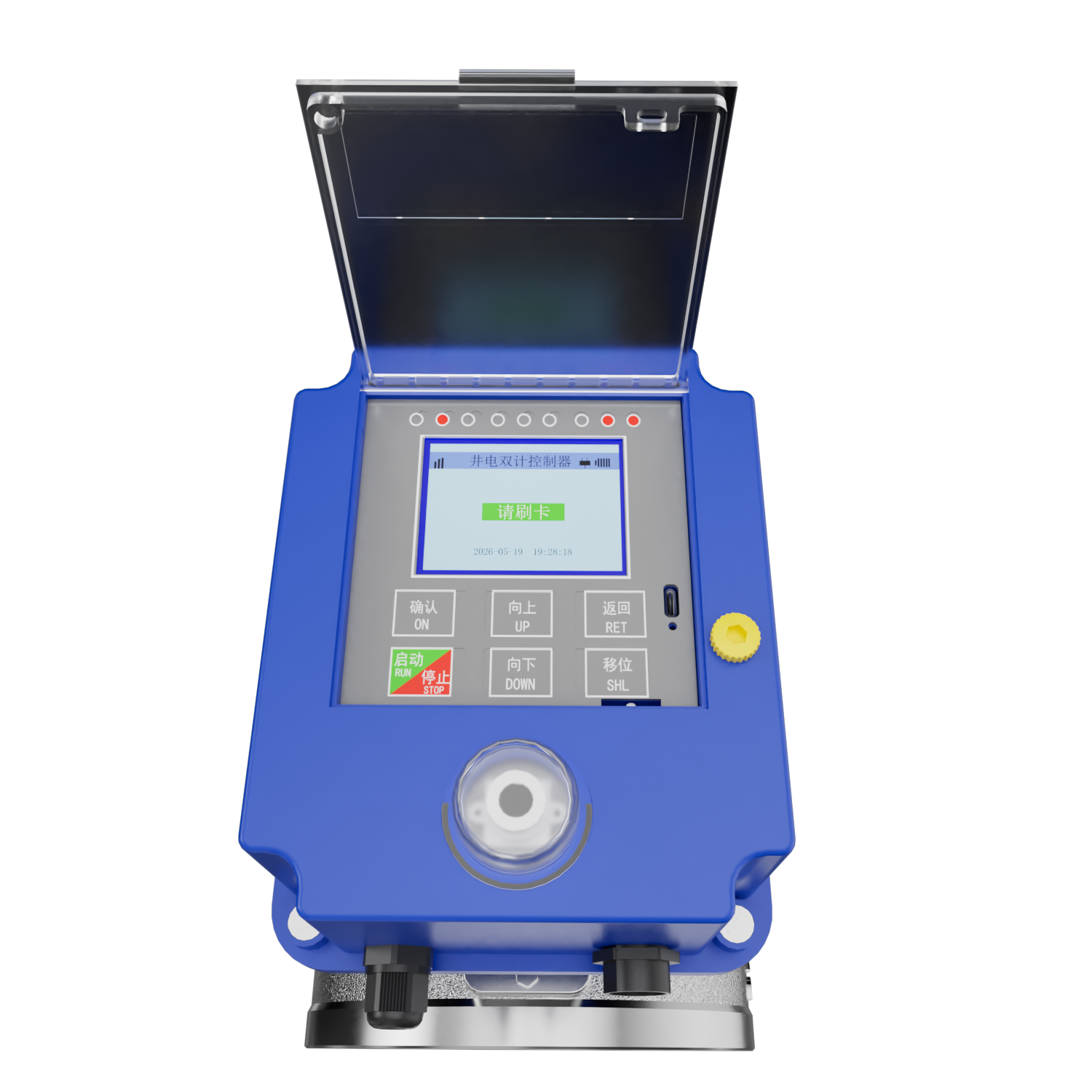

配备2.8寸高清LCD显示屏，实时显示瞬时流量、累计流量、流速、温度、压力、电流、电压、用电量、金额等参数。支持4-20mA、RS485(Modbus-RTU)、脉冲输出、HART等通讯方式，无缝接入DCS、PLC、智慧水务平台。

供电与续航

内置高性能蓄电池供电，专为井电双控、无电偏远机井、农田灌溉场景设计。智能休眠低耗运行，休眠功耗降至μA级，常规场景续航可达2-3年。支持离线数据缓存与上传，数据不丢失、全追溯。

远程监控平台

支持手机远程实时监控、远程控制、智能告警、井电双控闭环管理。实时查看设备状态、用水用电数据，支持手机端定时、定量、控制灌溉、超限自动闭锁、异常自动提醒或关闭阀门。

技术参数表

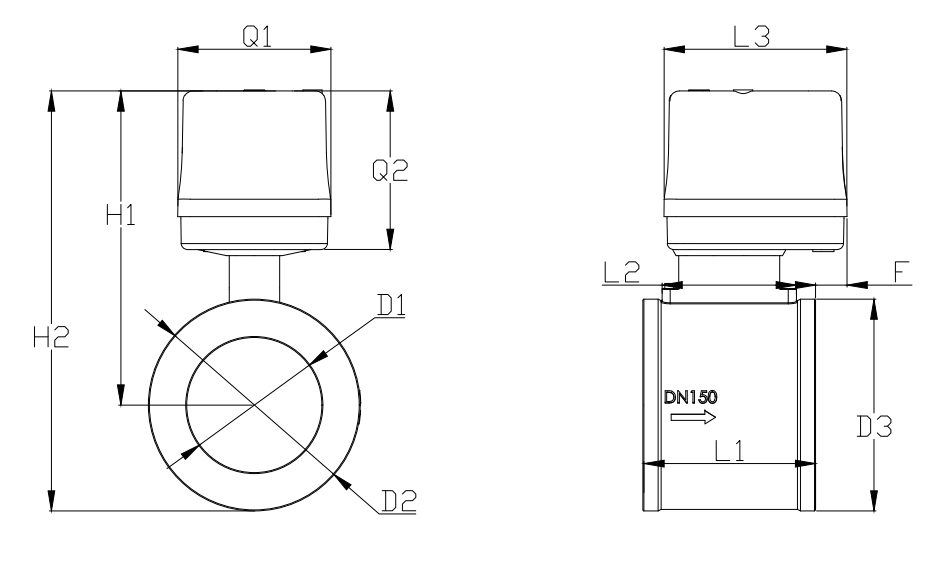

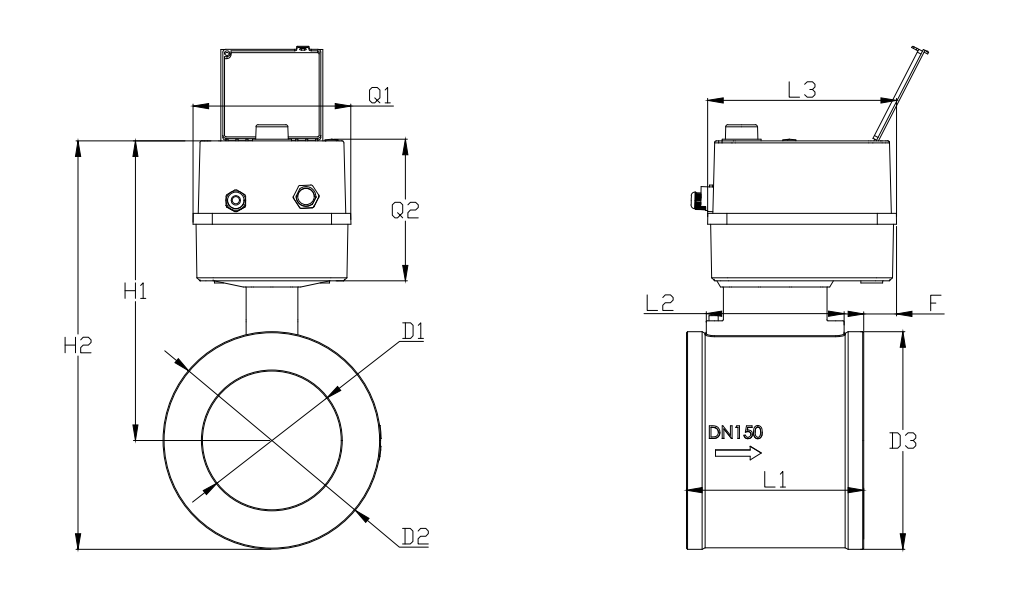

安装尺寸

单位：mm
