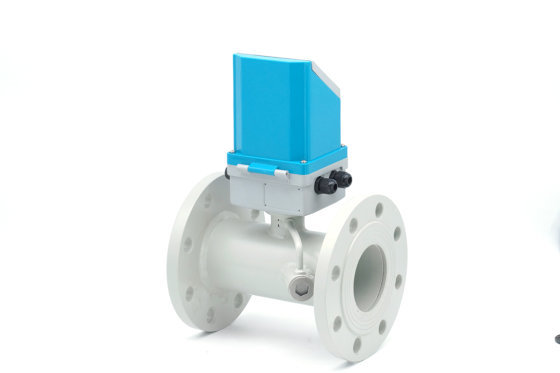

管段式超声波流量计主机和传感器均安装在测量管道上，该产品采用了多脉冲技术、信号数字处理技术及纠错技术，使仪表更适应工业现场环境，避免了外夹式、插入式传感器在安装过程中由于人为因素和管道因素产生的误差:具有精度高、无压力损失、安装简单等特点，组网方式适用于大型的供水系统管理以及水资源用水量监测，只要有 GSM网络信号覆盖的任何地方，都可以采用无线网络自动抄表。
产品特点
• 多种供电方式可供选择，现场无须调试仪表。
• 带有自诊断功能，提示当前工作状态是否正常。
• 公称通径从DN15-1000mm均可做，管体材质也可多种选择。
• 法兰盘安装，无机械转动部件，不易损坏，无需维护，测量精度高，工作稳定，可靠性高等优点。
• 加配温度传感器测量供热（冷）管路供回水温度，对热（冷）量进行实时监测，可实现热（冷）量的测量功能。
• 具有多种输出功能，可通过RS485总线传输，传输距离可达千米以上，采用MODBUS协议组网十分方便，及时监测表运行情况可满足不同用户的各种要求。
技术参数
| 测量精度 | ± 1% |
| 测量范围 | 0～±10m/S |
| 数据接口 | 隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持modbus 等协议 |
| 数据记录 | 自动记忆前512天、128个月、前10日正/负/净累积量;自动记忆前30次上、断电时间和流量并可以实现流量的自动或手动补加 |

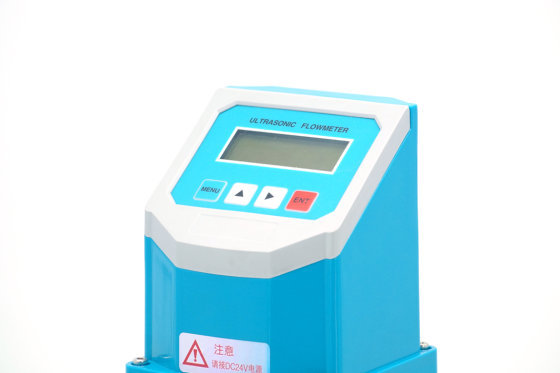

| 屏幕显示 | 可连接2×10背光型汉字或者2×20字符西文型液晶显示器，支持中、英、意三种语言 |
| 信号输出 | 1路4~20mA电流输出 |
| 1路OCT脉冲输出（脉冲宽度6-1000ms之间可编程，默认200ms） |
| 1路继电器输出 |
| 信号输入 | 3路4-20mA模拟输入，精度0.1%，可采集温度、压力、液位等信号可连接三线制PT100铂电阻，实现热量测量 |
| 适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
| 公称直径 | DN15~6000mm |
| 直管段 | 传感器安装点需满足：上游10D，下游5D，距泵出口30D（D为管直径） |
| 测量介质 | 水、海水、污水、酒精、各种油类能传导超声波的单一、均匀、稳定的液体 |
| 传感器温度 | -30~180℃ 超高温需定制 |
| 操作方式 | 可选磁棒笔或按键进行主机菜单操作 |
| 供电方式 | DC24V，AC220V，3.6V锂电池，太阳能供电可选 |
| 防护等级 | IP68 |
| 压力等级 | 0.6MPa，1.0MPa，1.6MPa，2.5MPa |
| 管体材质 | 碳钢，不锈钢可选 |
产品选型
口径
DN15-1000mm
压 力
0.6MPa
1.0MPa
1.6MPa（标准）
2.5MPa
供电方式
DC24V
AC220V
3.6V锂电池
太阳能供电
防护等级
IP68
管体材质
碳钢（标准）
不锈钢
选配功能
无（标准）
GPRS远传功能(2G)
GPRS远传功能（4G全网通）
NB-loT远传功能
