标准型管段式传感器
超声波流量计换能器选择
系列管段式超声波流量计

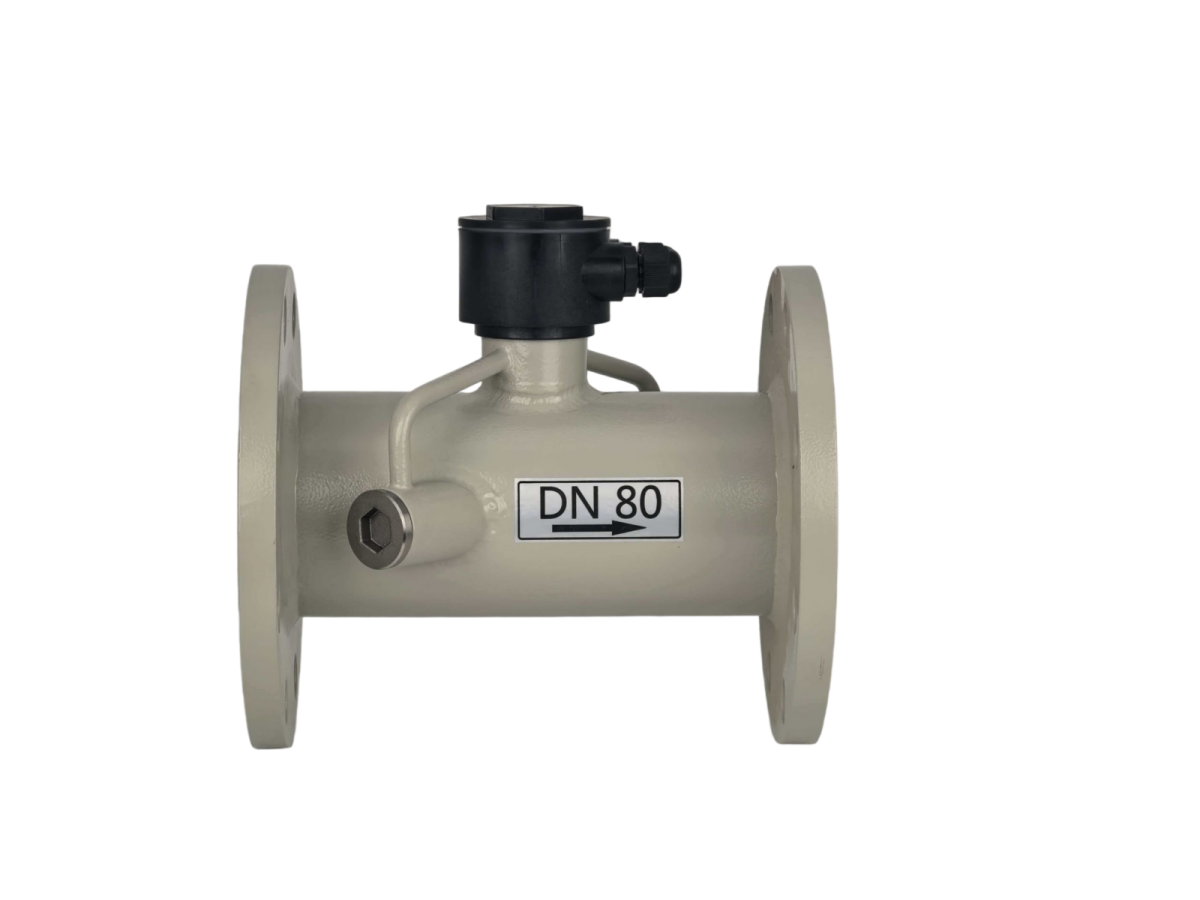

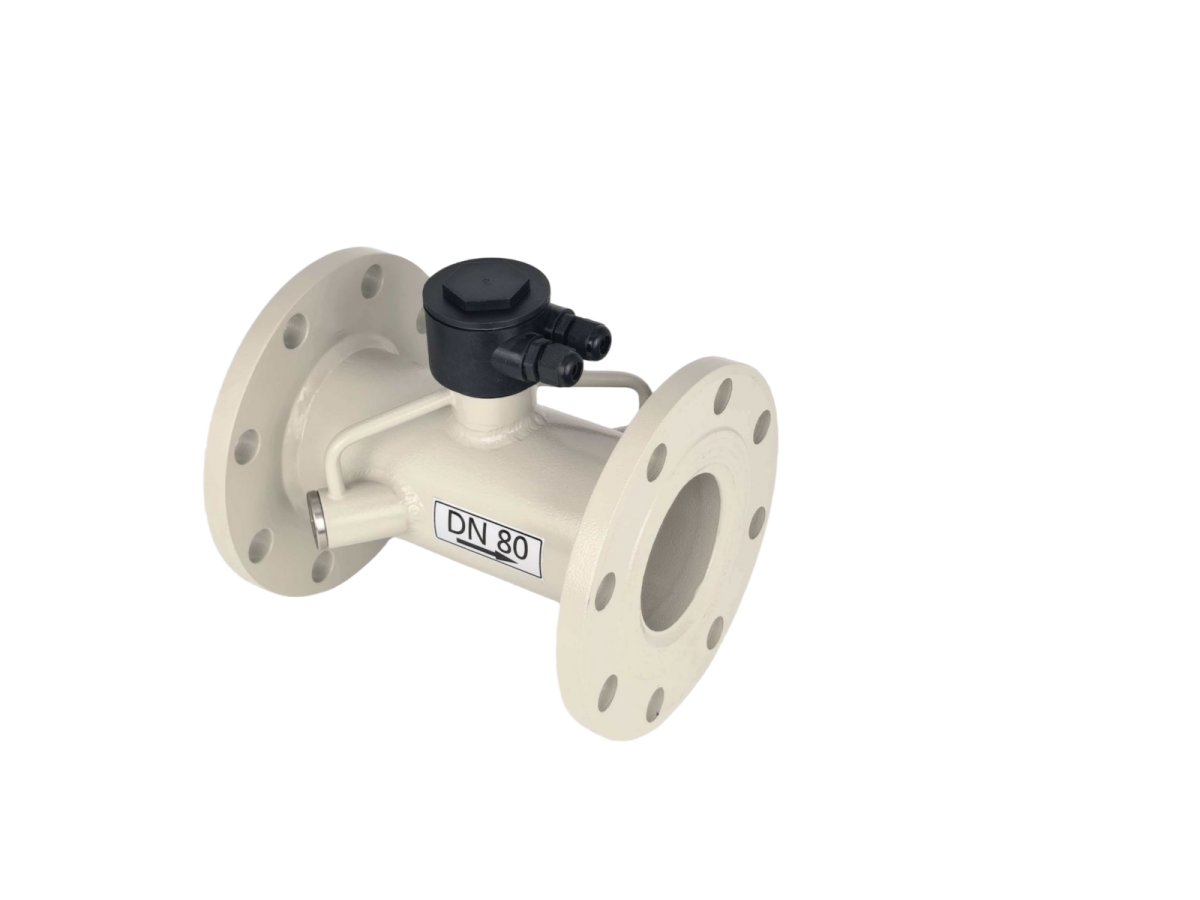

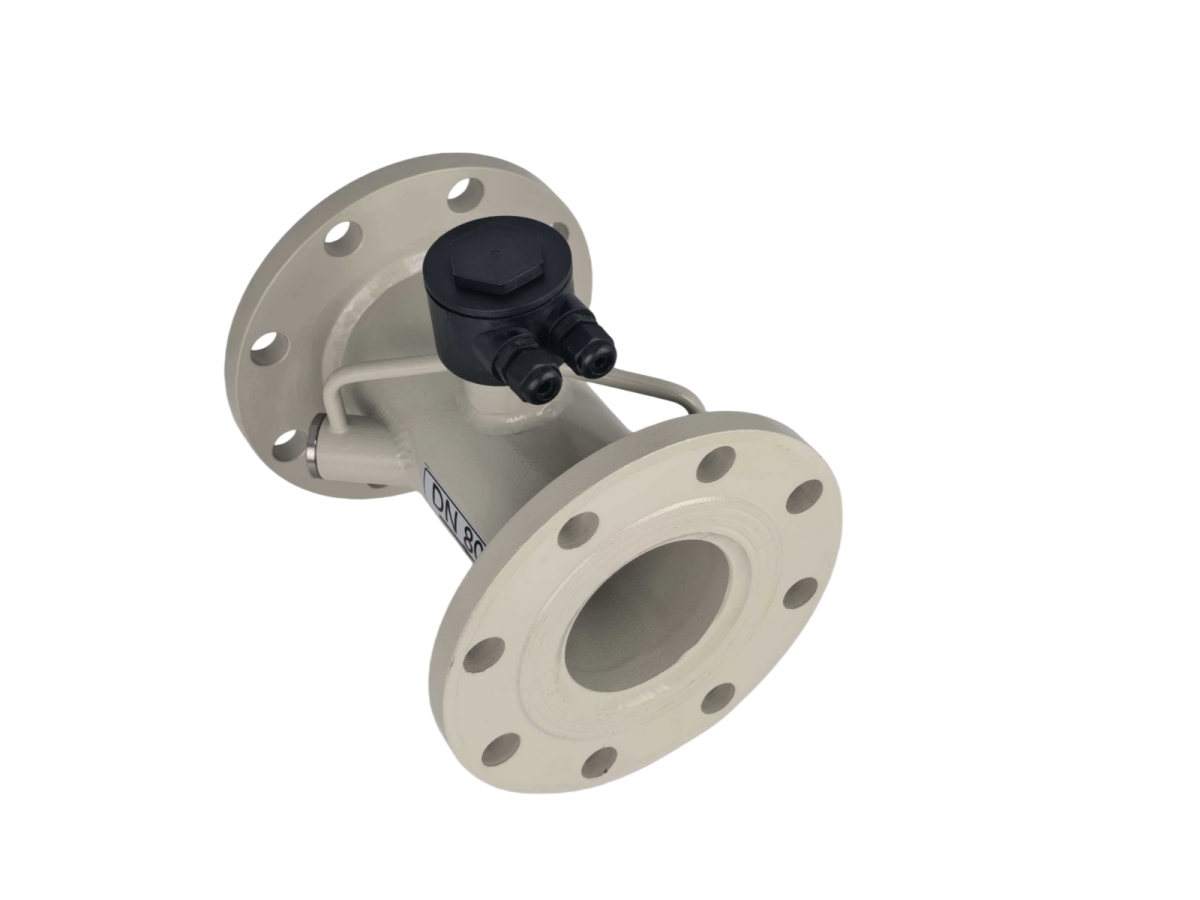

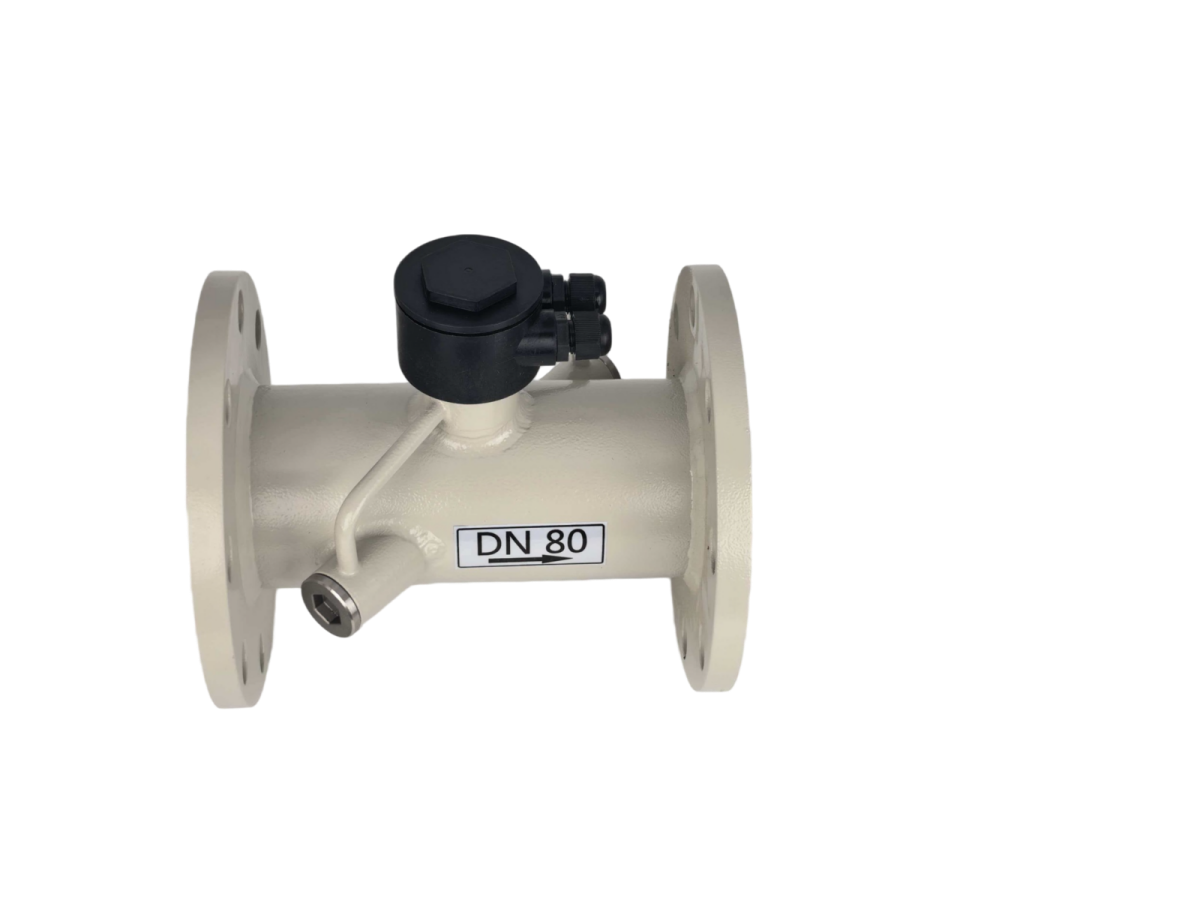

管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点。

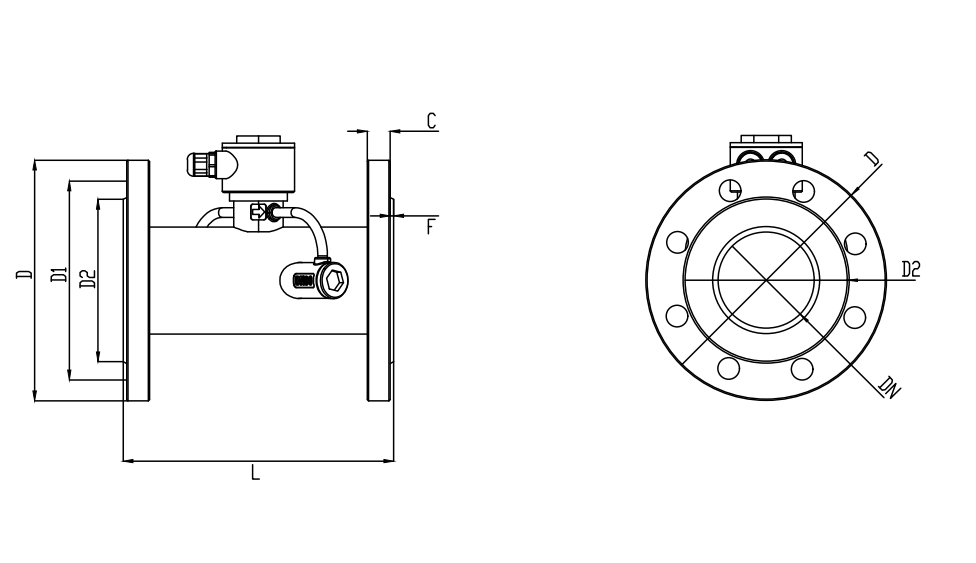

结构示意图标注（适用所有管道类型产品）
公称口径(DN) | 压力等级P | 长度L | 法兰尺寸-外径D | 法兰尺寸-螺栓孔中心圆直径D1 | 法兰尺寸-螺栓孔直径φ×数量 | 法兰尺寸-密封面直径D2 | 法兰尺寸-法兰厚度C | 法兰尺寸-法兰厚度f | 螺栓规格 |
40 | 1.6 | 280 | 150 | 110 | 18×4 | 84 | 18 | 2 | M16×60 |
50 | 1.6 | 200 | 165 | 125 | 18×4 | 99 | 20 | 2 | M16×70 |
65 | 1.6 | 200 | 185 | 145 | 18×4 | 118 | 20 | 2 | M16×70 |
80 | 1.6 | 225 | 200 | 160 | 18×8 | 132 | 20 | 2 | M16×70 |
100 | 1.6 | 250 | 220 | 180 | 18×8 | 156 | 22 | 2 | M16×80 |
125 | 1.6 | 275 | 250 | 210 | 18×8 | 184 | 22 | 2 | M16×80 |
150 | 1.6 | 300 | 285 | 240 | 22×8 | 211 | 24 | 2 | M20×80 |
200 | 1.6 | 350 | 340 | 295 | 22×12 | 266 | 26 | 2 | M20×90 |
250 | 1.6 | 450 | 405 | 355 | 26×12 | 319 | 28 | 2 | M22×90 |
300 | 1.6 | 500 | 460 | 410 | 26×12 | 370 | 32 | 2 | M22×90 |
350 | 1.6 | 550 | 520 | 470 | 26×16 | 438 | 35 | 4 | M24×90 |
400 | 1.6 | 600 | 580 | 525 | 30×16 | 490 | 38 | 4 | M24×110 |
450 | 1.6 | 700 | 640 | 585 | 30×20 | 550 | 42 | 4 | M27×110 |
500 | 1.6 | 800 | 715 | 650 | 33×20 | 610 | 46 | 4 | M30×120 |
600 | 1.6 | 1000 | 840 | 770 | 36×20 | 725 | 55 | 5 | M33×150 |
