不锈钢测量探头 · 结构稳定可靠 · 精准测量
四大优势
✅ 不锈钢材质：耐腐蚀 抗冲击
✅ 测量精准：结构稳定 运行可靠
✅ 结构可靠：双励磁磁结构 抗振动
✅ 源头工厂：自主生产 品质保障
产品特点
☑ 不锈钢测量探头
探头与插入杆体均采用不锈钢材质，耐腐蚀、抗氧化，适用于多种腐蚀性介质
☑ 结构稳定可靠
探头采用双励磁磁结构，无活动部件，测量更稳定，抗冲击、抗振动
☑ 高精度测量
精度等级 ±1/±2级，满足流量计量要求
☑ 多种工况适用
适用于供水、给排水、化工、冶金等多种行业的中大口径管道流量测量
☑ 安装便捷
结构紧凑，安装操作简单，维护方便
型号规格
KLD-6000GB
适用口径：DN50～DN600mm
口径范围：DN50～DN600mm
精度等级：±1/±2级（可选）
介质温度：≤80℃
工作压力：≤1.6MPa（具体根据工况及安装方式）
管段材质：碳钢（标准）/ 不锈钢（定制）
电极材质：316L / HC / TI / TA / 钽铂合金
测量原理：电磁感应（双励磁结构）
输出信号：4-20mA、脉冲/频率、RS485（可选）
供电电源：DC24V（可选AC220V）
防护等级：IP65 / IP68
适用介质：导电液体（电导率≥5μS/cm）
安装方式：法兰连接安装

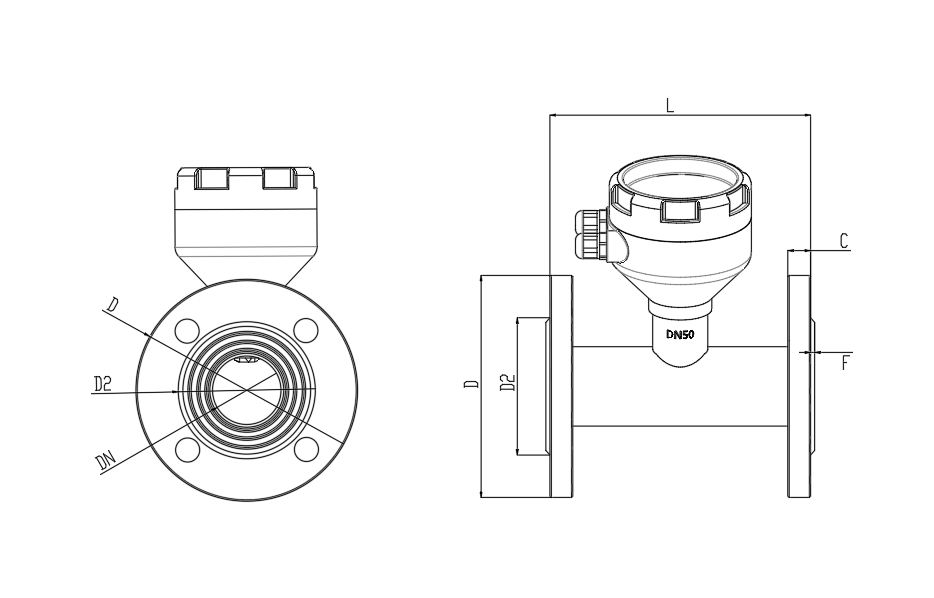

结构示意图标注（适用所有管道类型产品）
公称口径(DN) | 压力等级P | 长度L | 法兰尺寸-外径D | 法兰尺寸-螺栓孔中心圆直径D1 | 法兰尺寸-螺栓孔直径φ×数量 | 法兰尺寸-密封面直径D2 | 法兰尺寸-法兰厚度C | 法兰尺寸-法兰厚度f | 螺栓规格 |
40 | 1.6 | 280 | 150 | 110 | 18×4 | 84 | 18 | 2 | M16×80 |
50 | 1.6 | 200 | 165 | 125 | 18×4 | 99 | 20 | 2 | M16×70 |
65 | 1.6 | 200 | 185 | 145 | 18×4 | 118 | 22 | 2 | M16×70 |
80 | 1.6 | 225 | 200 | 160 | 18×8 | 132 | 20 | 2 | M16×70 |
100 | 1.6 | 250 | 220 | 180 | 18×8 | 156 | 22 | 2 | M16×80 |
125 | 1.6 | 275 | 250 | 210 | 18×8 | 184 | 22 | 2 | M16×80 |
150 | 1.6 | 300 | 285 | 240 | 22×8 | 211 | 24 | 2 | M20×80 |
200 | 1.6 | 350 | 340 | 295 | 22×12 | 266 | 26 | 2 | M20×90 |
250 | 1.6 | 450 | 405 | 355 | 26×12 | 319 | 28 | 2 | M22×90 |
300 | 1.6 | 500 | 460 | 410 | 26×12 | 370 | 32 | 2 | M22×90 |
350 | 1.6 | 550 | 520 | 470 | 26×16 | 438 | 35 | 4 | M24×90 |
400 | 1.6 | 600 | 580 | 525 | 30×16 | 490 | 38 | 4 | M24×110 |
450 | 1.6 | 700 | 640 | 585 | 30×20 | 550 | 42 | 4 | M27×110 |
500 | 1.6 | 800 | 715 | 650 | 33×20 | 610 | 46 | 4 | M30×120 |
600 | 1.6 | 1000 | 840 | 770 | 36×20 | 725 | 55 | 5 | M33×150 |
