该产品执行中华人民共和国国家标准GB/T 778-2018《饮用冷水水表和热水水表》标准，利用超声波在顺流和逆流介质中的传播时间差来简接测得介质流速，通过流速计量流量。高准确度，抗大水流冲击，使得野外，和缺电场所的管路流量，将计量成为可能，也可长时间在大水流速下稳定运行，同时适合消防用水计量，是一款工业级超声波水表，并具有多种输出功能，通过无线网络将现场所测量的数据传输到监控室内，可以从根本上解决传统机械水表始动流量高，小流量不计量，远程实时抄表等难题。广泛应用于水计量的采暖设施中、自来水、污水处理、工业循环水、冷却水和热水、自来水管网等。
产品特点
• 全密封结构，防水设计。
• 无需停水、可以带压安装，现场施工方便快捷。
• 采用环保锂电池，可连续工作15年以上(也可选配兼具外部供电)。
• 具有精度高，信号强、耗电小、稳定性好、始动流量低、量程比宽、不受水质影响等特点。
• 加配温度传感器测量供热(冷)管路供回水温度，还可实现热(冷)量的测量功能。
• 不用考虑常规流量计前十后五的安装要求，在现场管道条件极其恶劣的情况下，仍可以稳定的测量。
• 可根据用户不同的需要添加RS485接口来实现不同需求的远程抄表功能，便于集中管理，当管网运行异常时，主动上报管网运行异常的信息。
技术参数
| 变送器 | 测量精度 | 一级 |
| 测量范围 | 0~±10m/S |
| 数据存储 | 断电保护功能，每月存储功能 |
| 供电方式 | 标准：3.6V锂电池；可选：外接DC9-24V直流电源；4-20mA两线制供电；太阳能供电；（多种供电方式请提前注明） |
| 操作方式 | 触摸按键 |
| 数据通讯 | M-BUS接口 | 188通讯协议 |
| RS485接口 | 波特率2400bps，4800bsp；9600bps可选；默认2400bps，Modbus-RTU协议 |
| 4-20mA输出 | RS485与4-20mA输出不能同时使用，只能单独选用 |
| 电池寿命 | ≥15年，时间可选 |
| 压力损失 | 无压损 |
| 传感器 | 测量介质 | 水、海水、污水、酒精、各种油类能传导超声波的单一、均匀、稳定的液体 |
| 测量范围 | DN15-300mm |

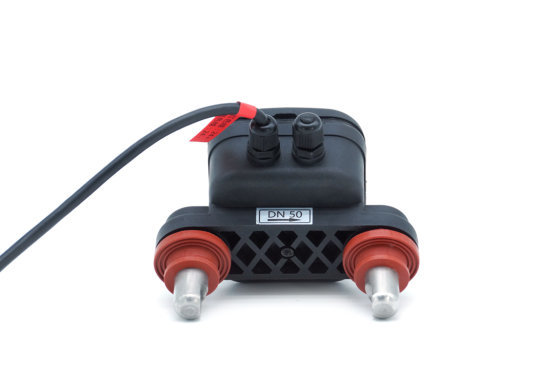

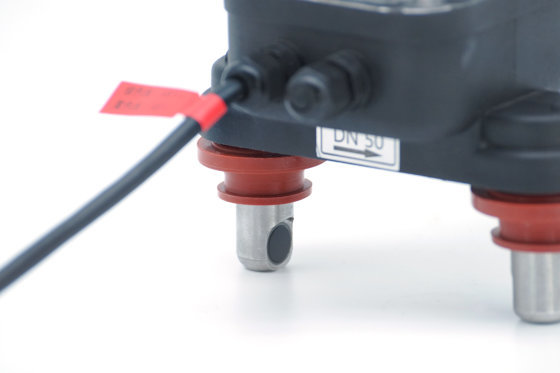

| 传感器类型 | 插入式（304不锈钢材质） |
| 防护等级 | IP68； |
| 压力等级 | 1.0MPa，1.6MPa，2.0MPa |
| 适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
| 传感器湿度 | -30~180℃ |
| 直管段 | 传感器安装距离可满足上游3倍下游0倍 |
注：不可以直接焊接的管壁材质可加装抱箍RS485与4-20mA输出不能同时使用，只能单独选用。
产品选型
口径
DN15~300mm
压 力
1.0MPa
1.6MPa（标准）
2.0MPa
输出接口
M-BUS（标准）
RS485
4-20mA
通讯协议
188通讯协议（标准）
MODBUS-RTU通讯协议
供电方式
DC9~24V供电
4-20mA两线制供电
太阳能供电
防护等级
IP68
选配功能
无（标准）
GPRS远传功能(2G)
GPRS远传功能（4G全网通）
NB-loT远传功能
【备注】不带压插入式：无需焊接球阀，直接开孔插入被测液体管道中，即可实现测量。带压插入式：被测液体管道不能停产可使用带压开孔插入式。
