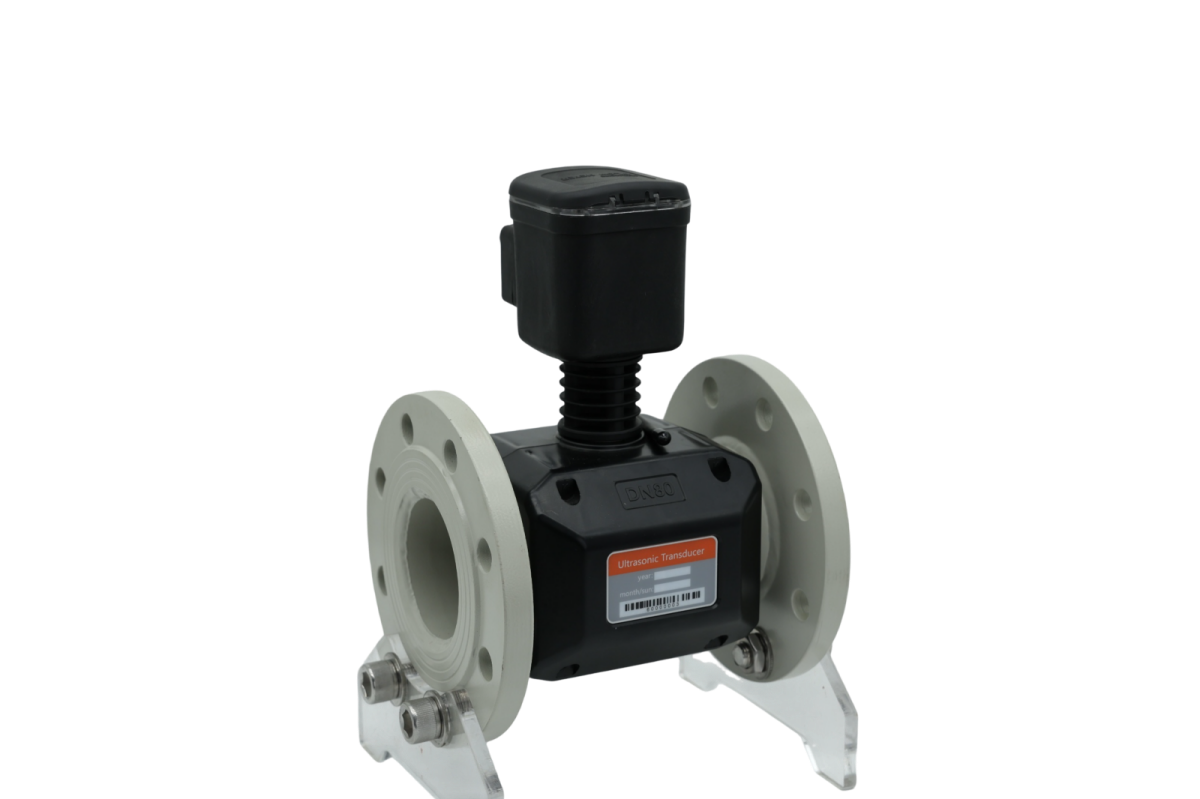

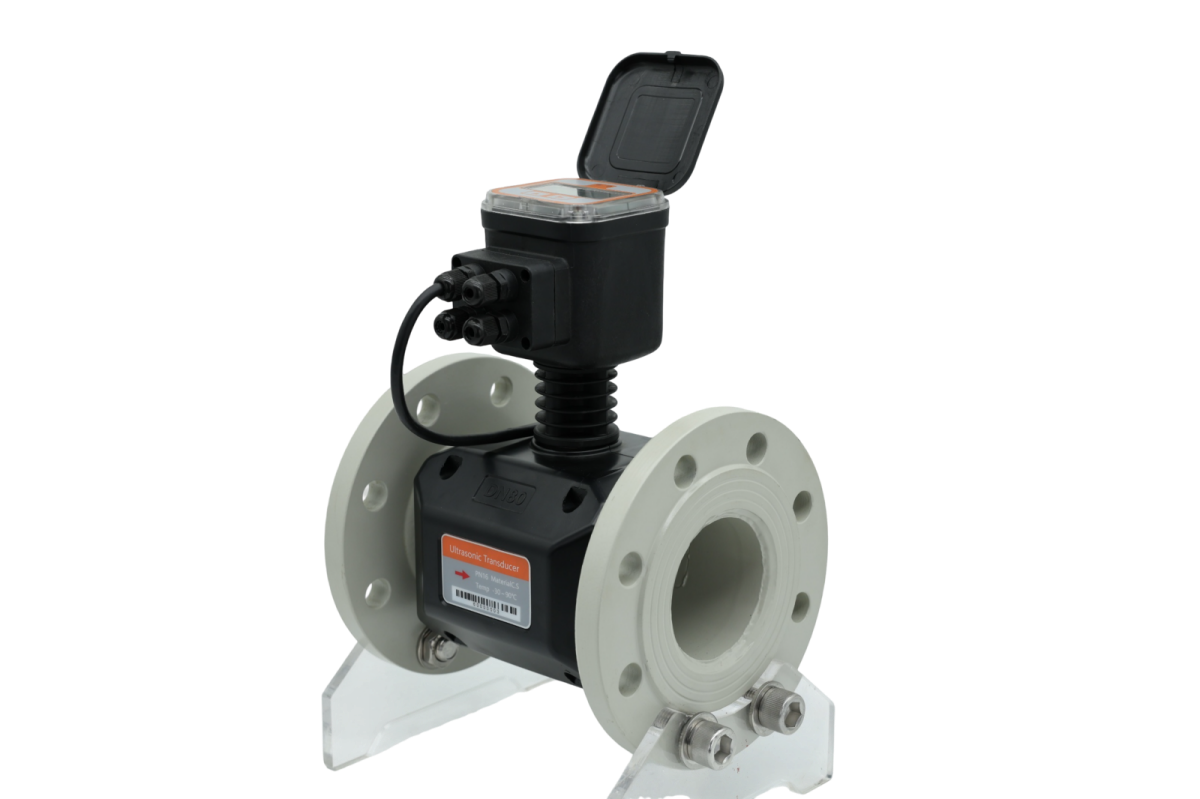

该系列产品执行中华人民共和国国家标准GB/T32224-2015《热量表》标准，管段式超声波热量表是利用超声流量传感器和温度传感器测量供水流量及供、回水温度差，进而测量及显示水流经热交换系统所释放或吸收的热量仪表。可实现“冷”、“热”双向独立计量功能，一表多用，满足不同用户的需求，应用于供热管网的在线计量，组网方式适用于大型的供水系统管理以及水资源用水量监测，只要有GSM网络信号覆盖的任何地方，都可以采用无线网络自动抄表。温度传感器分为插入式和外贴式，两线制PT1000铂电阻。
产品特点
• 多种供电方式可供选择，现场无需调试。
• 既可计量热量，又可计量冷量，也可冷热量同时计量。
• 公称通径从DN40～DN400mm均可做，管体材质也可多种选择。
• 具有多种输出功能，配接NB-lOT/4G/GPRS/GSM无线传输，可组成监测系统。
• 无机械转动部件，不易损坏，无需维护，测量精度高，工作稳定，可靠性高等优点。
• 可根据用户不同的需要添加 RS485 接口来实现不同需求的远程抄表功能，便于集中管理，当管网运行异常时，主动上报管网运行异常的信息。
技术参数
| 测量精度 | 一级 |
| 测量范围 | 0～±10m/S |
| 数据储存 | 断电保护功能，每月存储功能 |
| 供电方式 | 3.6V 锂电池，外接 DC9-24V 直流电源，4-20A 两线制供电，太阳能供电可选(多种供电方式请提前注明) |
| 操作方式 | 按键操作 |
| 性能 | 单声道，双声道，四声道 |
| 数据通讯 | M-BUS接口 188通讯协议 |
| RS485 接口 波特率2400bps，4800bsp;9600bps 可选;默认2400bps，Modbus-RTU协议 |
| 4-20mA输出 |
| 压力损失 | 无压损 |
| 适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
| 公称直径 | DN40～DN400mm |
| 直管段 | 传感器安装点需满足：上游5D，下游2D，距泵出口30D（D为管直径） |
| 测量介质 | 水、海水、污水、酒精、各种油类能传导超声波的单一、均匀、稳定的液体 |
| 测量温度 | -30~180℃ 超高温需定制 |
| 防护等级 | IP68 |
| 传感器温度 | PT1000 |
| 仪表安装位置 | 供水管路（回水安装时需提出） |
| 工作环境 | 环境A类/B类/C类 |
产品选型
工艺
焊接管
管体材质
碳钢（标准）
不锈钢
公称直径
DN40～DN400mm
声道数量
单声道
双声道
四声道
压 力
1.0MPa
1.6MPa（标准）
2.5MPa
输出接口
M-BUS（标准）
RS485
4-20mA
输出方式
M-BUS/188通讯协议(标准)
RS485/MODBUS-RTU通讯协议
供电方式
3.6V锂电池（标准）
DC9-24V供电
4-20mA两线制供电
太阳能供电
防护等级
IP68
热导线长
3米x2
选配功能
无（标准）
GPRS远传功能(2G)
GPRS远传功能（4G全网通）
NB-loT远传功能
